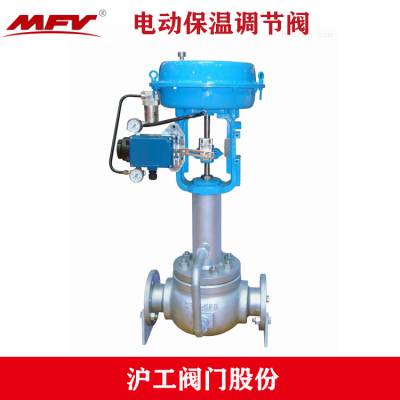

一、产品概述：

电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。

二、电动保温调节阀主要技术参数：

公称通径(DN)：15～200mm

公称压力：1.6～6.4Mpa或ANSI Class150～600LB

阀体材质：WCB、CF8、CF8M、CF3

阀内件材质：304、304+Stellite、316L、316L+Stellite

连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式：标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)

压盖形式：螺栓压紧式

阀芯形式：单座式、套筒式

流量特性：等***比、快开特性

配置执行器类别：2SB系列、PSL系列等电动执行器(客户***品牌亦可)

执行器参数    电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

基本误差%：±1.0

回差%：±1.0

死区%：1.0

作用形式：正作用、反作用

三、电动保温调节阀特点：

阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。
